针数 Contacts 3 4 5 8 12 连接截面 （平方毫米） Wire gauge mm 2 3 x 0,34 mm 2 4 x 0,34 mm 2 5 x 0,25 mm 2 8 x 0,25 mm 2 12 x 0,25 mm 2 外套材料 Material jacket PVC PUR PVC PUR PVC PUR PVC PUR PVC PUR 导线绝缘层 Insulatio...
针数
Contacts
3
4
5
8
12
连接截面 （平方毫米）
Wire gauge mm2
3 x 034 mm2
4 x 034 mm2
5 x 025 mm2
8 x 025 mm2
12 x 025 mm2
外套材料
Material jacket
PVC
PUR
导线绝缘层
Insulation wire
导线规格 （mm）
Design of wire (mm)
7 x 025
42 x 01
14x016
32 x 01
14 x 015
电缆外壳
Cable jacket (mm)
45
6.5
7
导线电阻
Resistance of wire
58Ω/Km
55Ω/Km
799Ω/Km
73Ω/Km
工作温度范围 （电缆运动）
Temperature range (cable in move)
– 5 °C / + 70 °C
工作温度范围 （电缆静止）
Temperature range (cable not in move)
– 25 °C / + 70 °C
弯曲半径 （电缆运动）
Bending radius (cable in move)
—
10 x D
15 x D
弯曲半径 （电缆静止）
Bending radius (cable not in move)
5 x D
8 x D
认证
Approval
Number of contacts
锁紧方式
Connector locking system
螺纹式/ screw
连接方式
Termination
螺纹，浇铸电缆/ screw moulded on cable
连接截面
Wire gauge
螺纹/ screw max 0.75mm 2 (max.AWG18)
浇铸电缆/ 0.34mm 2 (AWG 22)
螺纹/ screw max 0.5mm 2 (max.AWG20)
浇铸电缆/ 0.25mm 2 (AWG 24)
电缆直径
Cable outlet
-
防护等级
Degree of protection
IP67
机械寿命
Mechanical operation
>100 插拔周期 />100 mating cycles
最高工作温度
Upper temperature
+ 80 ℃
最低工作温度
Lower temperature
- 20 ℃
额定电压
Rated voltage
250V
60V
30A
额定冲击电压
Rated impulse voltage
2500V
1500V
800V
500V
污染等级
Pollution degree
过电保护等级
Overvoltage categorie
Ⅱ
绝缘组别
Material group
Ⅲ
额定电流（40摄氏度）
Rated current(40 ℃ )
4A
2A
1A
触点电阻
Contact resistance
≤3mΩ
触点材料
Materila of contact
CuZn( 黄铜/ brass)
触点电镀材料
Contact plating
Au( 金/ gold)
插座材料
Materila of contact body
外壳材料
Materila of housing

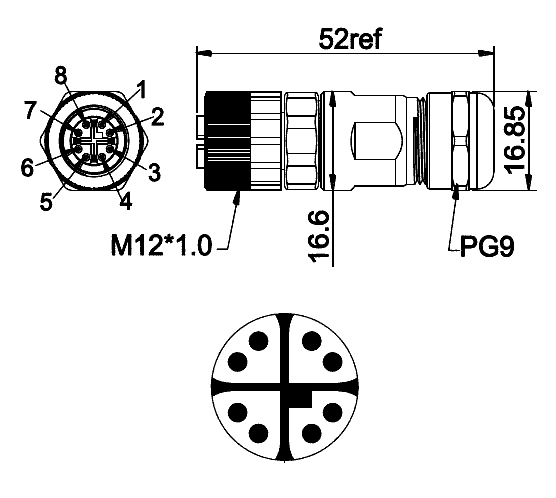

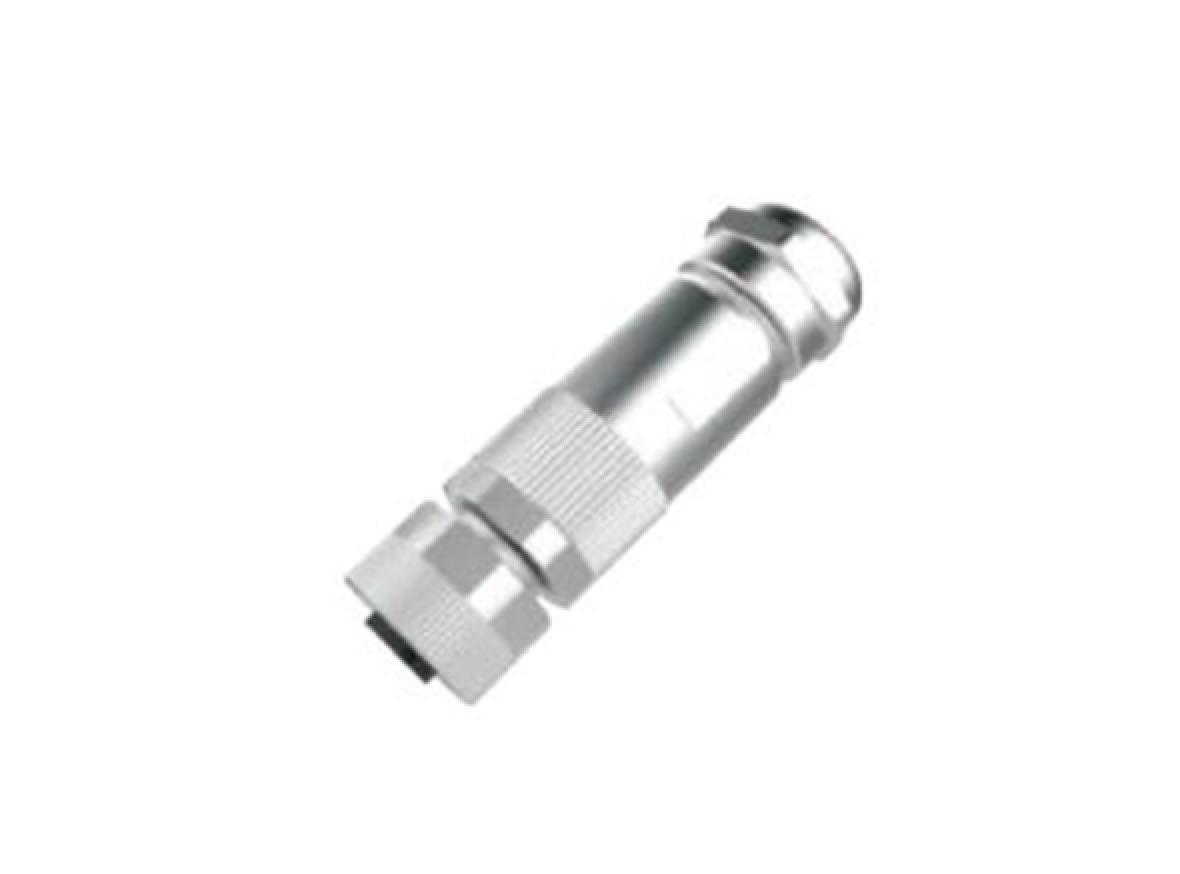

型号
Ordering-N0.
MJ12-SFG-0800-XP
