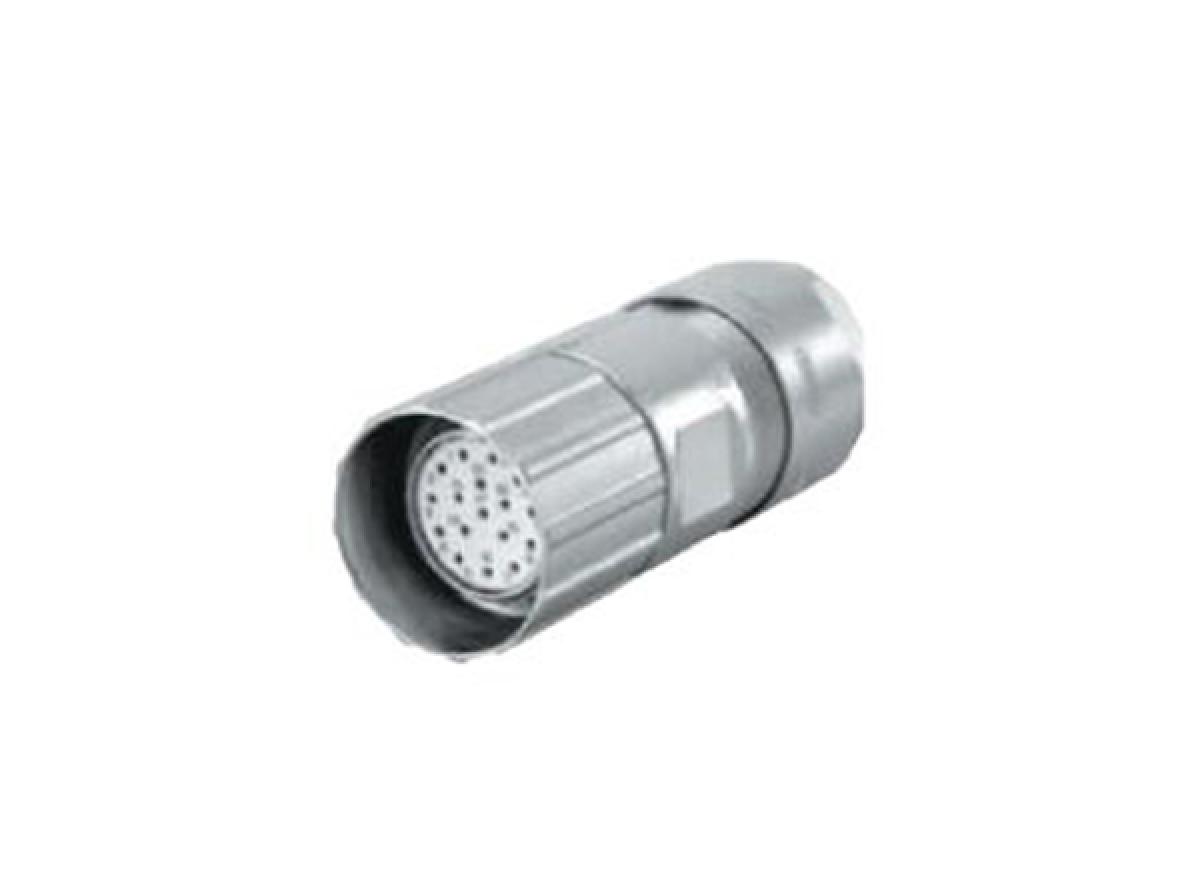

M23*1.0, 直式, 孔, 焊接, 电缆连接器

锁紧方式

Connector locking system

螺纹式/ screw

连接方式

Termination

焊接/ solder

连接截面

Wire gauge

2mm 2 (AWG 14)

8×1.0mm 2 /1×2mm 2

(8×AWG16/1×AWG14)

1mm 2 (AWG 18)

16×1mm 2 /3×1.5mm 2

(16×AWG18/3×AWG16)

电缆直径

Cable outlet

－

防护等级

Degree of protection

IP67

机械寿命

Mechanical operation

>500 插拔周期 />500 mating cycles

最高工作温度

Upper temperature

+ 125  ℃

最低工作温度

Lower temperature

- 40  ℃

额定电压

Rated voltage

250V

200V

150V

100V

额定冲击电压

Rated impulse voltage

2500V

1500V

污染等级

Pollution degree

2

过电保护等级

Overvoltage categorie

Ⅱ

绝缘组别

Material group

Ⅲ

额定电流（40摄氏度）

Rated current(40 ℃ )

20A

8×8A/1×20A

8A

16×8A/3×10A

触点电阻

Contact resistance

≤3mΩ

触点材料

Materila of contact

CuZn( 黄铜/ brass)

触点电镀材料

Contact plating

Au( 金/ gold)

插座材料

Materila of contact body

PUR

外壳材料

Materila of housing

PUR

MJ23-SFC-0600-S

MJ23-SFC-0900-S

MJ23-SFC-1200-S

MJ23-SFC-1600-S

MJ23-SFC-1700-S

MJ23-SFC-1900-S
